概 述

BA-1000W水性高强环氧砂浆是一种用于混凝土缺损快速修补和加固施工的专用材料。具有高强度，高粘接力，优异的抗压强度和不燃的特性。

BA-1000W水性高强环氧砂浆是由支链杂化纳米材料改性的非离子型自乳化脂肪胺与双酚A型二缩水甘油醚及多支链脂肪链段单缩水甘油醚加上级配级骨料经科学配比。

特 性

1、抗冲击，耐振动，韧性好，抗压强度高;

2、常温施工，不粘器具、施工方便快捷;

3、无毒、无污染;

4、对旧混凝土基层有良好的粘结力;

5、可潮湿基层粘接，绿色环保，燃烧等级可达A级。

优 势

水性环保、绿色产品。

防水防潮，强度高，

操作简单，施工快捷，可大面积施工，

可用作找平层，成本低，也可以做中涂层，可做2mm的厚度，

与基面的附着力大大加强，表面强度更高，增加地面强度。

适用范围更广泛，可在油性涂料上施工，也可在水性涂料上施工

材料兼容性高，可以在任何材质上施工。

用 途

1、混凝土结构缺损、蜂窝、麻面的修补与加固;

2、水工建筑物过流面的抗冲磨损、抗气蚀与抗冻融破坏后的修复与保护;

3、化工厂、码头等混凝土或金属构件抗酸碱盐腐蚀的防护与修补;

4、公路、桥梁等主要受力构件的修补与加强;

5、机场跑道、车间等工程部位的抗磨损防护与修补;

6、混凝土管道表面缺陷和连接处的快速封闭粘结;

7、预制构件装配缝隙的灌注修补。

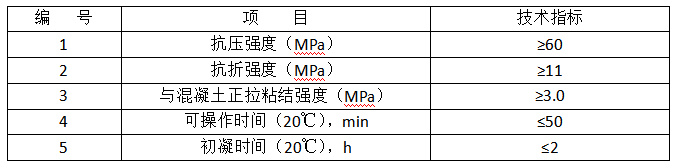

性能指标

施工说明

①BA-1000W做界面剂时：

甲乙组按比例混合(3:1)充分搅拌，乳化3-5分钟后，加混合后总量15%的水(即甲组份的20%)搅拌后均匀辊涂在地面上。

②施工水性环氧刚强砂浆

先将BA-1000W按比例充分混合搅拌，等待3-5分钟完全乳化，(乳化标准同上)按比例依次加入水泥和石英砂均匀搅拌混合，最后按比例加入水均匀搅拌形成水性刚强砂浆。

检验标准：用透明杯取少量搅拌后的混合物，如杯底有油珠则表示未乳化完成，需继续搅拌;若无油珠，则表示乳化完成

施工方法

1、基层要求及处理：

打磨去除混凝土基层表面的疏松层，露出坚实基面，彻底扫净表面浮灰，基层要求坚固，干燥;无贯通宽裂缝。

2、材料配制：

a、乳液配比：BA-1000W甲组份 ：BA-1000W乙组份=3：1(重量比);

b、BA-1000W水性高强环氧砂浆配比：BA-1000W甲组份 ：BA-1000W乙组份：BA-1000W骨料：水=3：1：24：4 左右(重量比)，根据气温、立面或平面施工水的用量;

c、甲、乙组份取料容器分开使用，每次配料不宜过多，随配随用，40分钟内用完。

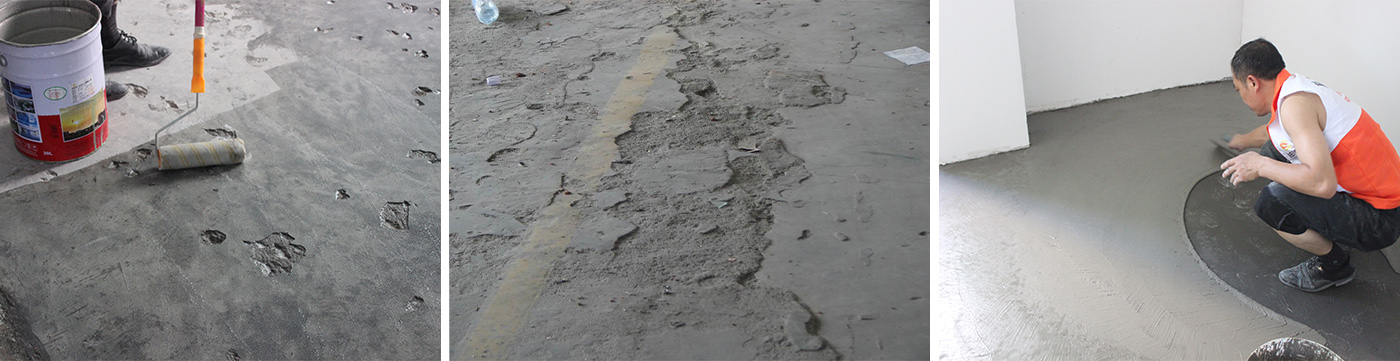

3、施工：

a、涂刷乳液：将配制好的BA-1000W乳液搅拌均匀，采取滚涂或刷涂的方法，在处理好的基层上涂刷均匀，厚薄一致，确保完全涂满基层。间隔2~4小时可以进行下道工序;

b、刮涂砂浆：在乳液固化后, 立即用平刀批挂配制好的BA-1000W砂浆;

c、养护：一般无需养护，但刮涂较厚时，要养护2天。。

参考用量：2㎏/㎡左右(以结合层厚度1mm计)

包装：BA-1000W甲组15公斤/桶，BA-1000W乙组5公斤/桶，BA-1000W骨料25公斤/袋

工具清洗：水。

施工条件：建议在10℃以上使用本品。为避免水汽凝结，要求施工基面干燥洁净,基面含水率小于4%，空气相对湿度小于85%。在狭窄空间内施工和干燥期间，应保持良好的通风。

先涂油漆：先涂环氧底油和中涂。

加涂油漆：无。

注意事项

a、现场使用时，严禁在BA-1000W中掺入任何外加剂、外掺剂。不得与其他厂家生产的材料混用，以确保工程质量。

b、使用后立即用水清洗工具，固化后的材料只能用机械方法清除。

贮 存：密封贮存于阴凉通风处，防潮、防晒、防冻。

保 质 期：未开封为12个月。

安 全

小心使用本品。吞服是有害或致命的，如果吞服应立即求医。皮肤、眼睛不得接触本品。时刻注意采取预防措施，防火防爆。残留物的处理应遵守有关国家或当地政府的安全法规。

重要声明

彩田公司保证产品生产质量。这里提供的建议和信息来源于我们独立的实验室，在可控的条件下是准确无误的，但是由于在产品使用过程中，我们无法进行直接和持续的控制，因此，无论是否采用所提供的建议、推荐、方案和资料，彩田公司不承担由于产品使用而引发的任何直接或间接责任。

以上信息来源于深圳市彩田化工有限公司，转载请注明来源。
