水性隔热保温保冷材料——_管道隔热保温保冷材料——水性隔热保温保冷材料源头厂商—彩田化工水性隔热保温保冷材料的源头生产厂商—创能CCG200水性隔热保温保冷材料。公司总部位于深圳，生产工厂位于惠州惠阳-石化区。

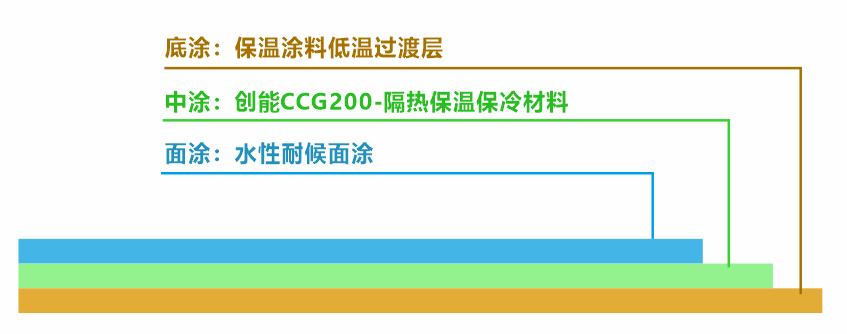

隔热保温保冷材料的低温过渡层方案，主要是为了解决施工物体表面的结露现象，当施工物体表面存在冷凝水，我们要先进行保温涂料低温过渡层施工，再进行隔热保温保冷材料施工。涂层结构如下图：

具体施工方案：

第一步：表面处理

去除所有污染，喷砂至最小Sa2级， 动力工具清洁至St3级。对于小的工件，彻底除脂和砂纸打磨。确保表面干净无油脂，有冷凝水的表面需要擦干冷凝水，确保无明水，表面处理合格后进行下一步施工。

第二步：保温涂料低温过渡层施工

施工温度范围在：-10℃-10℃，低温表面有冷凝水时，需涂覆保温涂料低温过渡层，施工至理想厚度并检测，让表面温度超过露点温度，没有结露现象，进行下一步施工。

(1)混合比例:甲组分:乙组分=1:2(重量比)。

(2)混合使用寿命:15分钟内使用完，建议刷一次调配一次，调配量不宜过多，避免搁置过久不能使用。

(3)涂刷方法:喷涂，刮涂。如果感觉粘度很大可加入不超过总量5%的稀释剂稀释。

(4)在上述施工环节中需要注意，过渡层须按照比例调配，规划计算好每次刷涂的面积，根据施工面积适量调配。建议:涂料刷一层调配一次，一次用完最佳。最低施工温度:-10℃。

第三步：隔热保温保冷材料喷涂施工

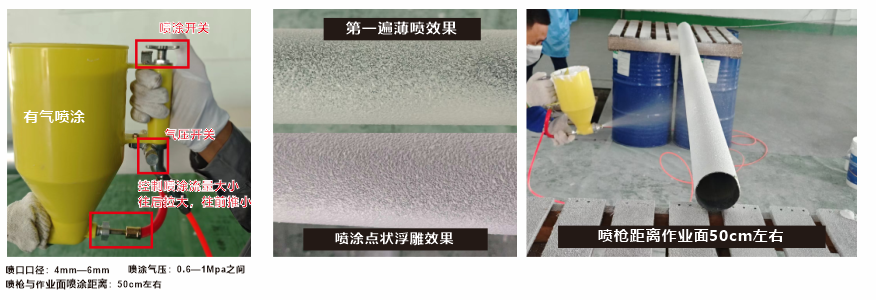

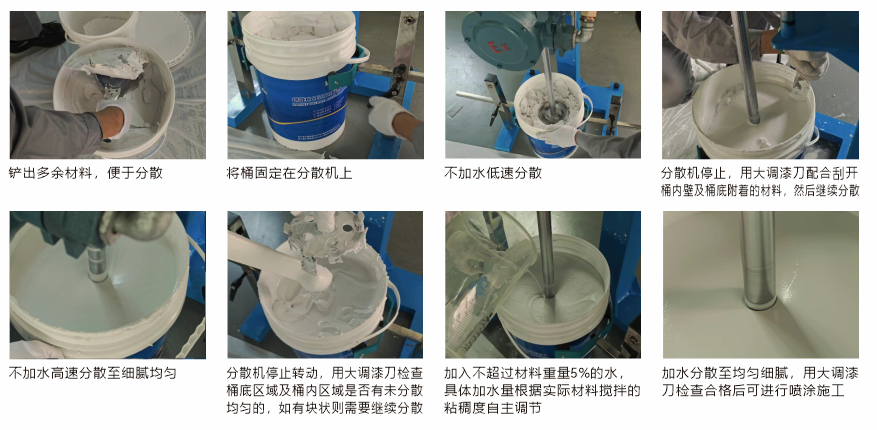

1、将分散好的材料装入隔热保温保冷材料专用的喷壶中，根据实际情况调节好喷涂压力，喷涂流量大小；

2、喷壶口径：建议4—6mm之间、喷涂压力：0.6—1Mpa之间、喷枪与作业面之间的喷涂距离：50cm左右。有气喷涂的喷枪具体参数可根据实际情况自主调节；

3、在作业面正式喷涂之前，需提前测试下喷枪的喷涂效果是否均匀，确定喷涂均匀后即可开始正式喷涂施工；

4、第一道喷涂须薄喷，喷涂厚度不得超过1mm, 喷枪在调整好参数后，距离作业面50cm左右匀速移动喷枪，不得重复喷涂一个地方，控制好喷涂流量和距离，在钢管上喷涂时，钢管须提前打磨好预涂好环氧富锌底漆，然后才可进行隔热保温材料喷涂，不得直接喷涂在钢管表面。喷涂在普通基面时也需要做好基面封闭处理。

5、待第一遍表干后可进行第二次喷涂，之后每道喷涂厚度在1—2mm之间，根据设计厚度选择合适的喷涂厚度，表干后继续喷涂，如此重复直至达到设计厚度，厚度检测达标后才可进行面漆施工。

6、表干时间根据施工时的环境温度、湿度、空气流速以及喷涂厚度决定的，理论表干时间：≤4h,实际表干时间根据施工条件来定。

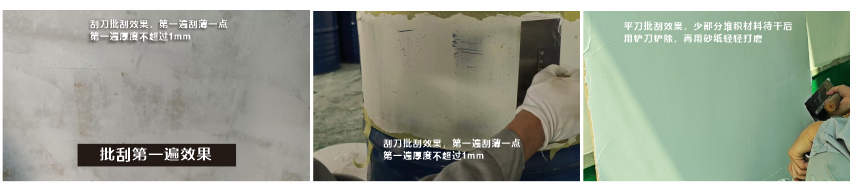

隔热保温保冷材料刮涂施工：

1、刮涂施工根据施工时作业面的大小选择合适尺寸的刮刀或者平刀进行刮涂施工；

2、不加水将材料分散均匀后，可进行批刮施工，正常情况下批刮不需要加水；

3、对于存储了一段时间的开桶后有点发干的材料，分散至相对均匀后再酌情加入少量的水进行粘稠度的调节，根据实际批刮施工情况自主调节至合适的粘稠度再进行批刮。

4、第一遍批刮不超过1mm,表干后继续刮涂第二遍，之后每道刮涂厚度在1—2mm之间，批刮时建议刮刀上放入足够量的材料，材料量少影响批刮效果，刮刀手法类似刮腻子，侧刀刮涂，刮涂两至三刀即可，不建议反复来回批刮，不仅材料会越刮越干也会影响表观刮涂效果。刮涂达到设计厚度才可进行面漆施工。

第四步：隔热保温保冷材料 — 水性耐候面涂施工

1、建议面漆选用：单组分水性丙烯酸面漆

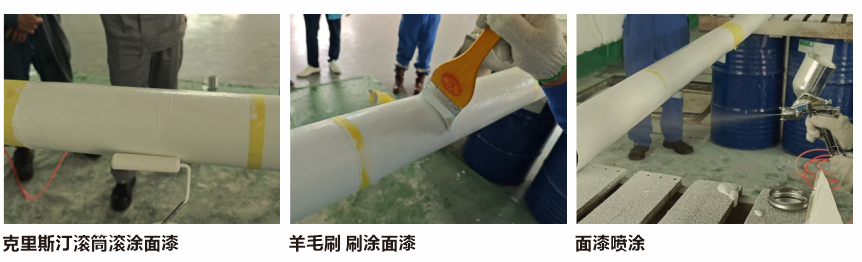

2、按照厂家的指导的方法，将面漆材料充分搅拌均匀后，装入面漆专用喷壶喷涂施工、采用克里斯汀滚筒滚涂、采用羊毛刷进行刷涂施工，根据实际施工需求选择合适的施工方式。

3、面漆施工前的注意事项：

检测保温材料是否达到设计厚度，检测合格后才可进行面漆施工。如需在光面效果的保温涂层表面施工时，需要用砂纸轻轻打磨，用羊毛刷或者清灰气枪清理干净灰尘杂质，再进行面漆施工。在点状浮雕效果的表面进行面漆施工则不需要打磨，直接施工面漆即可。

4、面漆颜色支持定制，可根据管线标识系统要求定制颜色，便于对不同功能管线的区分。

此款水性隔热保温保冷材料的生产厂商是彩田化工，具体使用方法详情请电话咨询厂家后再使用。

隔热保温保冷技术参数如下：
